FMステレオラジオを作りました

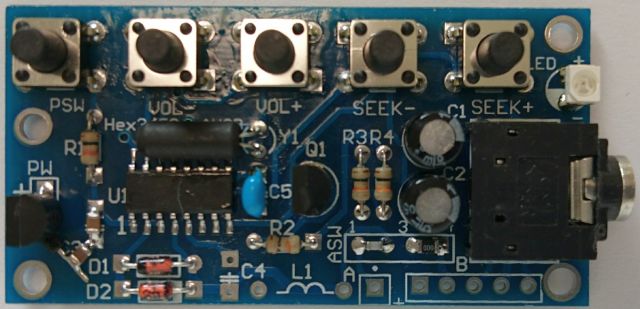

市販されいたHex3653を用いた組立キット（基板のみ）をモディファイし、Li-Poバッテリーと充電基板を自作ケースに収めるよう設計したものです。
主な改造点は、アンテナ回路と電源ランプで、受信感度の向上と省電力化を図りました。
また、250mAhのLi-PoバッテリーとmicroUSB 5V充電基板と連携して、小型・軽量化を図りました。
Hex3653は、DSPを採用したFMラジオ専用ICで優れものですが、それを使用した回路が、ちょっとお粗末でしたので、手を加えました。
結果、音質が良く、とても満足して、毎日のよう聞いています。
≪主な仕様≫
・大きさ： 34×80×16mm
・重量： 34g
・電源： 通称3.7V 250mAh リチュームポリマーバッテリー
・選局： SEEKボタンによる自動選局
・充電端子： microUSB 5V 1A以上（スマホの充電器が使えます）

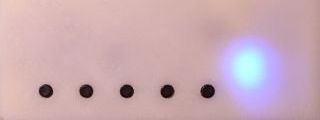

充電中を赤LED、充電完了を青LEDで表示します。
・音声出力： ステレオミニジャック（スマホのイヤフォンが使えます）
・消費電流： 23mA（無音時） 150μA（待機時）
・その他： 充電時間は18分以内で、満充電で約8時間使えます。
AFC回路、AGC回路、バッテリーの過充電・過放電保護回路を内蔵しています。

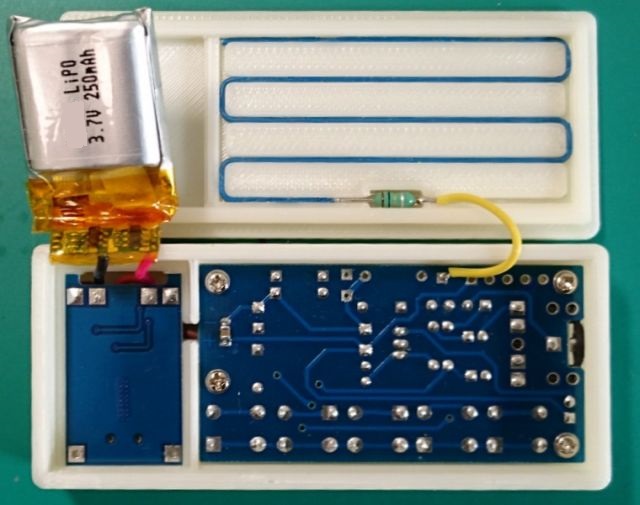

内部の様子です

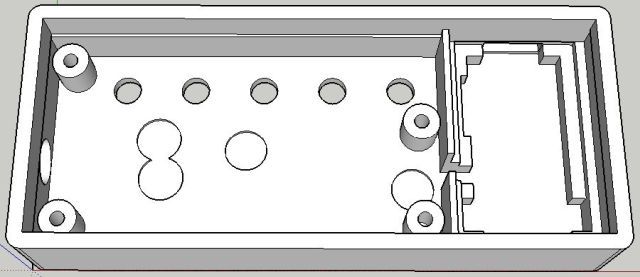

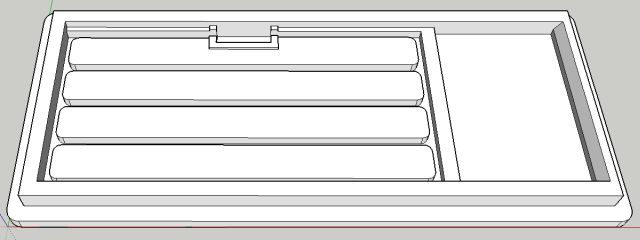

ケースは自分で設計し、3Dプリンターで製作しました。
充電基板は完成品を買いました。4.2Vで充電停止、また2.7V以下で負荷を遮断してバッテリーを保護します。
もし、作ってみたい方がおられましたら、コメントください。
組立キットの形でお譲りいたします。

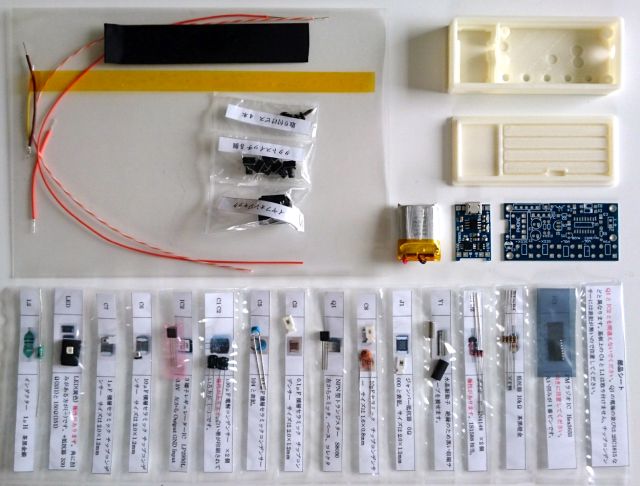

キットに含まれる部品です。

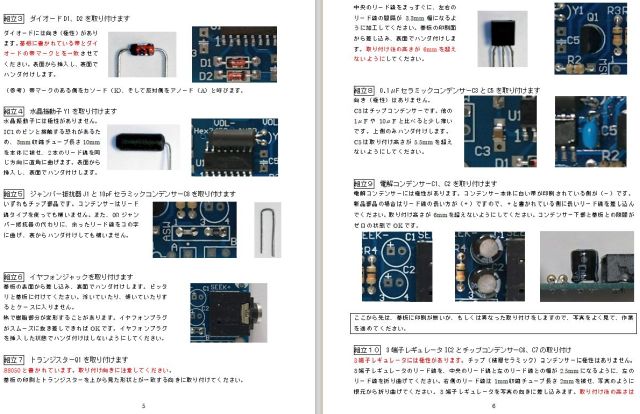

全12ページに渡る写真入りの詳しい組立説明書を作りました。次はその一部です。
