2012年07月06日

HEX Copterにカメラマウントを装備

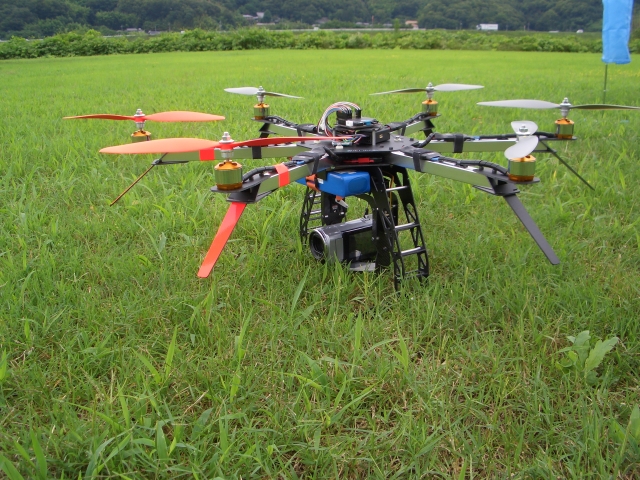

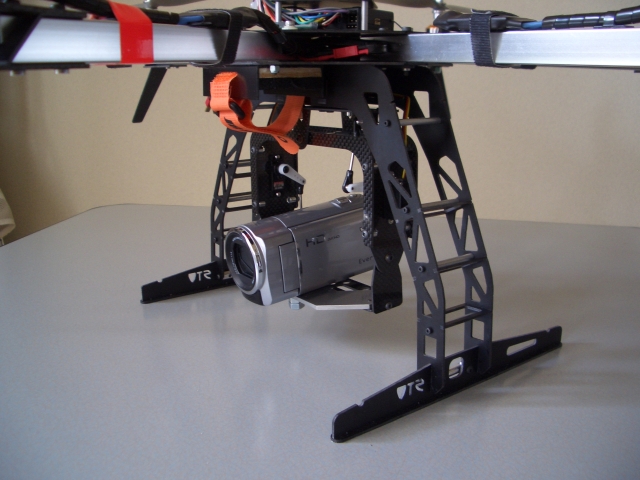

HEX Copter S-606にカメラマウントS-500を装備しました。
コントローラーはTMF AQ50Dです。

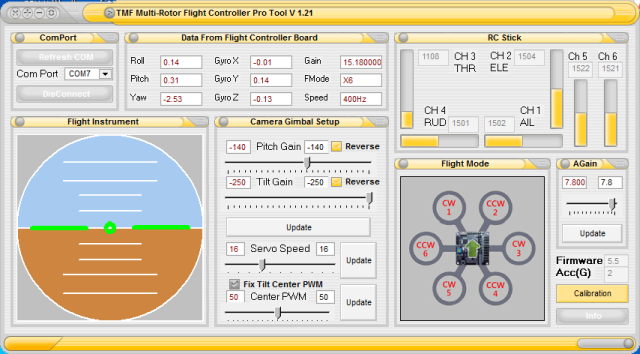

TMF Toolで、設定しました。
Tilt Gainは、サーボホーンを大き目にしたら設定範囲に入りました。
Pitch Gainは、十分ですが、プロポ側で水平から垂直まで動かすには改造が必要のようです。
現在水平~下45度くらいの範囲です。
設定画面にはReverseがあるのですが、チェックを入れても反映されません。AQ50Dがサポート
していないようです。そのため、リンケージのやり直しをしました。



機体が前後左右に傾いても、カメラアングルが一定するように制御されます。


撮影テストを行いました。

2012年07月09日

Dualsky ESC XC500TF-Crawlerの設定

(覚書)

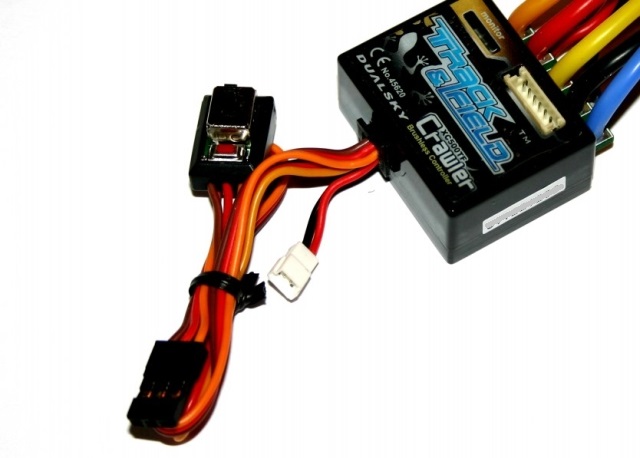

サンダーボートに使っているDualsky ESC XC500TF-Crawlerの設定方法を記述します。

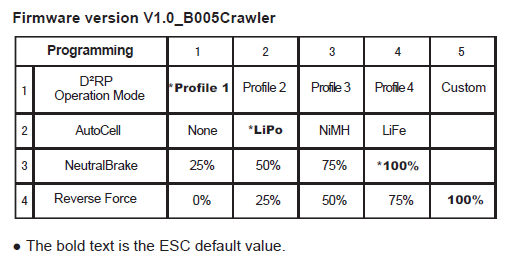

(プログラミング モード)



1. 送信機の電源をON、受信機・ESCの電源をONする。

2. スロットルをニュートラル位置にする。ESCの緑LEDがゆっくり点滅をする。

3. SETボタンを約3秒間押す。プログラムモードに入る。

4. 赤LEDが1回点滅~1秒ほど間を置いて~2回、3回、4回と点滅します。
  ここで、項目を選択します。例として、項目2(AutoCell)を変更したい場合は、2回点滅直後に
  SETボタンを押します。
  もし、SETボタンを押さずに放置したら、4回点滅後、プログラムモードが終了します。
  プログラムモードを再開するには、手順3から行います。

5. 緑LEDが点滅します。点滅回数は、現在設定されている値から始まり繰り返します。
  LiPoに設定されている場合は、2回、3回、4回、5回、1回、2回、3回 ・・・と繰り返されます。
  ここで、値を選択します。例として、NiMHに変更したい場合は3回点滅した直後にSETボタン
  を押します。
  設定が記憶されると、次の項目へ自動で進み、プログラムモードが終了します。
  途中でSETボタンを押すと、その項目の値も変更できます。

注) 設定値の有無にかかわらず、緑LEDは1回から5回まで点滅を繰り返します。
注) プログラムモードが終了すると、緑LEDのゆっくりした点滅に戻ります。
注) LEDの点滅に同期して、モーターから「ピッ ピッピッ ピッピッピッ ・・・・・」と音がします。



2012年07月16日

麺処 吉川(めんどころ きっかわ)



「麺処 吉川(めんどころ きっかわ)」で、そばを食べました。
吉川(きっかわ)では、うどん、そばが食べられます。

「そばがおいしい店」とのことで、友人Tさんの紹介で行きました。


メニューです。


メニューには特記されていませんが、白そばと黒そばとがあります。
白そばは、実の中心部分を多く含み、口当たりが滑らかで味の良いそばです。
黒そばは、実の外郭部分を含ませて、ザラザラ感が少しあり、香りが良いのが特徴です。

↓ 2:8の黒そばです。



↓ 100%の白そばです。そば粉100%なのに、しっかりつながっていて、コシもあります。



↓ そば茶おにぎりです。



上記の写真は、食事途中で撮影したため、実際の量より少なくなっています。




そばがお好きな方は、ぜひ一度行ってみてはいかがでしょう。
麺打ち体験も行っているそうです。ただし、営業時間外となります。



2012年07月19日

GWS オンボードインジケータ(LiPo 1~4セル)



(覚書)

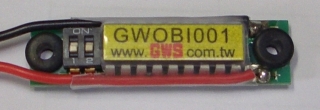

GWS オンボードインジケータ(LiPo 1~4セル) GWOBI001 について

(要注意)
+-の逆接続や設定電圧を大きく上回る(2倍)と壊れます。

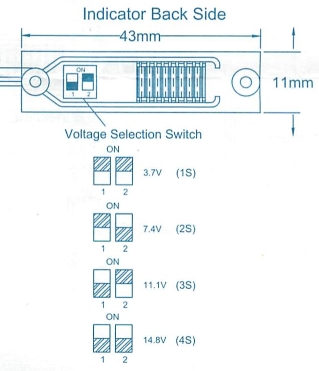

説明書のDIPスイッチの図が見にくいです。ハッチ(斜線)がスイッチノブです。



       スイッチ1  スイッチ2

 3.7V     ON      ON

 7.4V     ON      OFF

11.1V     OFF      ON

14.8V     OFF      OFF

となります。


10個あるLEDのうち1つだけが点灯します。ただし、最低電圧を下回った場合、点灯しません。 また、切り替わる時(しきい値付近)では、2個点灯します。

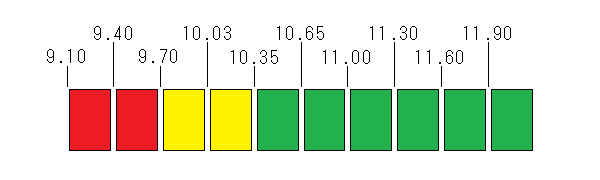

次の図は、電圧のしきい値を示します。(3セルの場合)



2012年07月24日

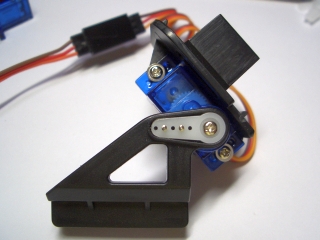

FPV ナイロンPan-Tiltカメラマウント~製作


小型カメラ用FPV ナイロンPan-Tiltカメラマウントキットを組み立てました。 サーボなしで¥322、サーボ2個付きで¥807と安価なものです。


TOWER PROのサーボが2個付いています。



<組み立て手順>
手順1

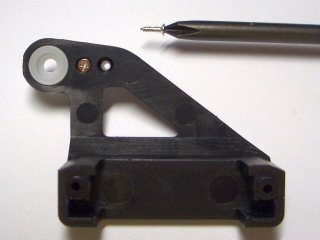

①に②をはめ込み、次にサーボをタッピングビスで固定する。 先にサーボを取り付けると②の部品が入らない。

  手順2

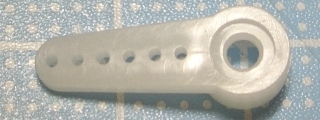

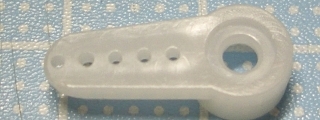

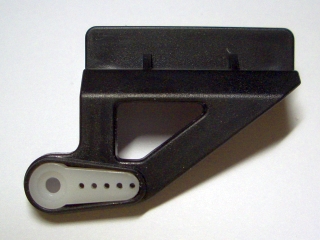

サーボホーンを加工する。


手順3
③に加工したサーボーホーンをはめ込む。

  手順4
タッピングビスで固定する。

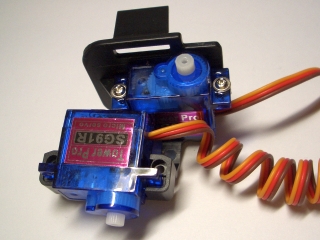

手順5
サーボをはめ込む。

  手順6
可動範囲を決め、サーボホーンを固定する。

手順7
タッピングビスで固定する。

  手順8

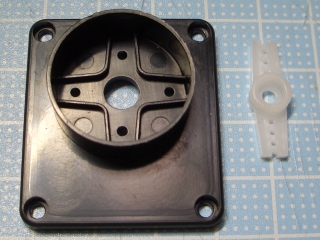

部品④の溝にはまるようにサーボホーンを加工する。

手順9
部品④の溝にサーボホーンをはめ込む。

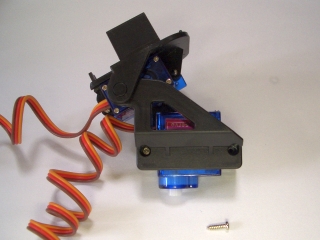

  手順10

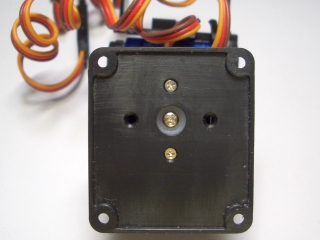

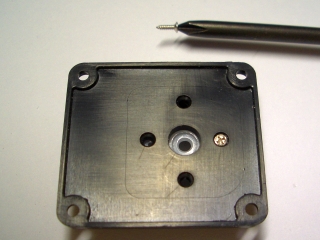

タッピングビスで固定する。 fpv_pan_tilt_13.jpg

手順11
可動範囲を決め、サーボホーンを固定する。


完成

組み立て説明書が付属していません。 ビス類の使用がよくわかりません。

このカメラジンバルは、救助艇に使用しようと考えています。

2012年07月25日

シャッターとズームの遠隔操作



空撮に使用しているビデオカメラ(JVC Everio GZ-HM450-S)の静止画シャッターとズームを手元のプロポで制御できるようにしました。

今までは動画のみで、ズームは固定でした。

これで、ズームアップした静止画も撮れます。(撮れるはず)

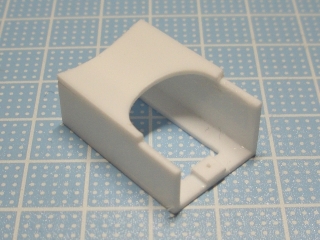

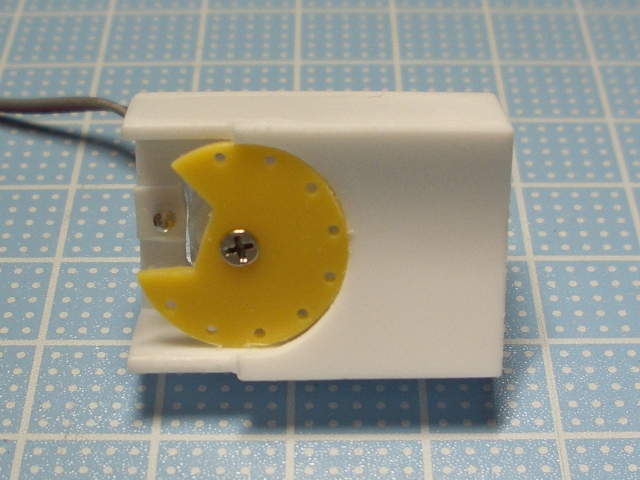

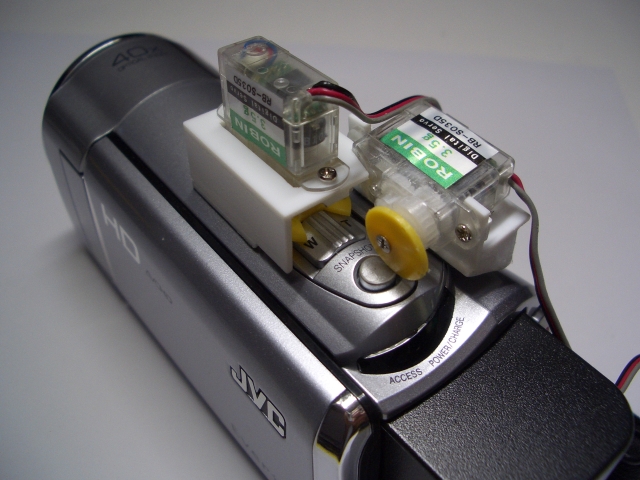

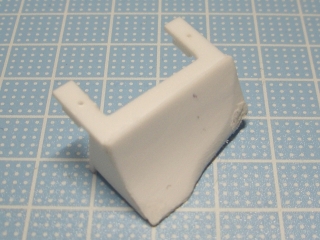

各部の写真

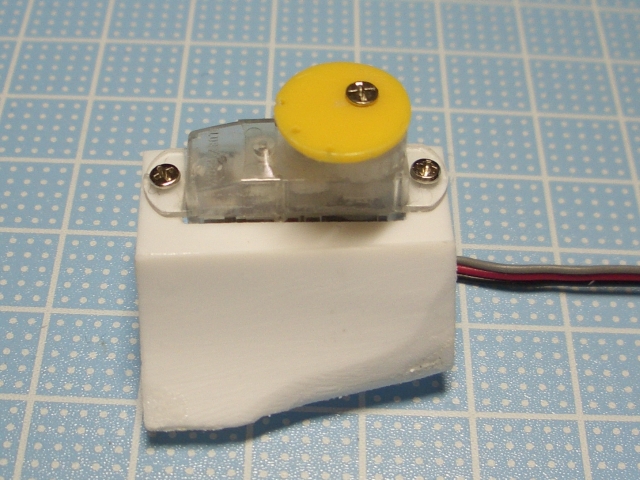

sutter%26zoom_controller_01.jpg sutter%26zoom_controller_02.jpg

sutter%26zoom_controller_03.jpg sutter%26zoom_controller_04.jpg




使用したサーボはROBIN RB-S035 3.5g デジタル 2個です。
ズーム制御には、少しトルクが不足ぎみでしたが、これで実験してみます。

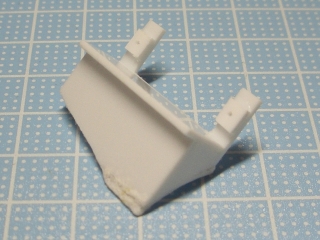

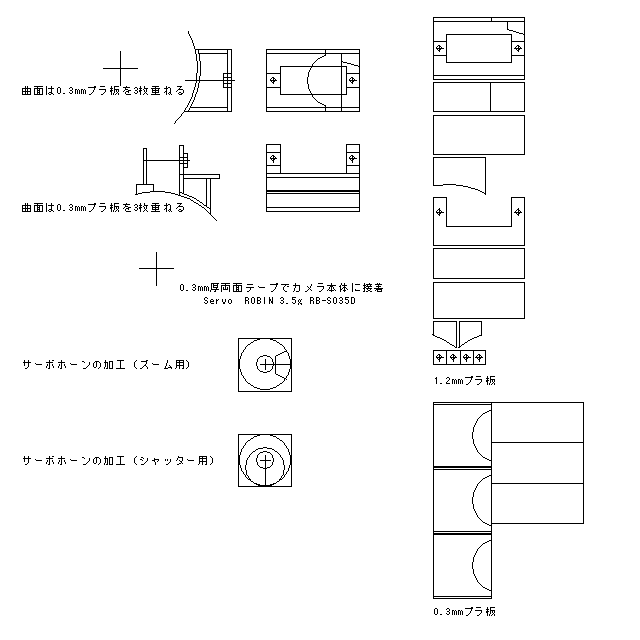

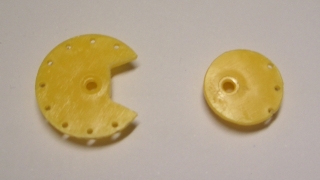

プラスチックパーツの図面(専用サーボマウント)

icon_pdf.png sutter&zoom_controller_everio_drawing.pdfファイルをダウンロード

icon_jwcad.png sutter&zoom_controller_everio_drawing.jwwファイルをダウンロード


NFD-S288 ICON A5


NFD-S288 ICON A5が届きました。
実機にならって水陸両用設計になっています。
以下、このラジコンの話です。

ICON A5 Amphibious airplane(EPO)
Product NO.: S288 ICON A5-10class
Length:720mm.
Wing span:1090mm.
Wing Area:16.3dm2
Wing load:28g/dm2
Radio:4ch,4 servo
Motor:A2208 kv1000
Propeller:APC 7*4 or 6*4E
Bettery:11.1V 1000-1300mAh
Flying weight:490g(on ground),470g(on water).
Flying time: 15minutes

脚は取り外しできるようになっています。 水中舵と前輪はラダーに連動します。 フラップは付いていますが、サーボ取り付け枠がありません。

購入したものは機体のみで7,470円でした。 プラス5,040円で、サーボx4、ESC、モーターが付属します。

キットの中身


素材はEPO(発泡スチロール)ですが、少し硬めで、光沢があります。

主翼に取り付けるサーボは厚さ12mmまでOKのようです。 JR DS-385(NES-371)が、ぴったりフィットしました。

組み立て説明書は、全10ページにわたるオールカラーの立派なものです。

実際は、ほとんど工場組み立て済みです。
デカール貼り、主翼にフックを接着、水平尾翼を接着、左右のフロートを接着、リンケージ、モーターマウントの接着、モーター・ESC・サーボ・受信機・バッテリーのインストール、で完成です。

デカールが変更になったみたいです。 赤部分が多く、派手になりました。

デカールにシミがありました。 プリンターの不具合でしょう。 あきらめるか。

icon_pdf.png NFD-S288 ICON A5組み立て説明書のダウンロード





今が水上機のシーズンなので、急いで組み立て作業にかかりたいと思います。

2012年07月29日

ICON A5 ~ 完成



ICON A5 が完成しました。

キャノピーの脱着がとてもスピーディに行えます。ボルトを押えてロック、90度回してリリースします。


機体総重量:    571g(バッテリー108gを含む) 水上機だと20g軽くなります。
モーター:      A2212-13 (KV値1000、極数12、マグネット数14)
プロペラ:      7x5E
ESC:        FlyFun 18A V4
サーボ:       JR DS385 x4
受信機:       HITEC MINIMA 6E
バッテリー:     11.1V 1300mAh
静止推力:     480g 電流7A


製作中に、工夫した点や気が付いた点を書きます。

エルロン用サーボのリード線は600mmに延長しました。

付属のロッドとホーンとは相性が悪く、ガタガタでしたので、自作しました。テトラ製アジャストチップMB型を使いました。
長さ約50mm。 重量=1g。


主翼前側に接着するコネクトピース(ベニヤ板)ですが、胴体側の幅に合わせます。
(矯正します)

エレベータ用のリンケージロッド先端はZベンドされていますが、曲げが鈍角すぎたので、再度Zベンダで修正しました。

エレベーター用のリンケージロッドは、一旦引き抜き、グリースを塗布します。ラダーも同様。


水平尾翼の接着はエポキシ接着剤を使用しました。 垂直尾翼とはめ込みになっていますが、ピタリ合わせると水平になりませんでした。注意! !

ラダー用サーボホーンに取り付けるロッカーアームの穴径を1.8mmにします。
リンケージロッドが2本入ります。
モータマウントです。 モーターのリード線が通りやすいように削りました。

使用したESCです。 モーター用コネクタは2mmです。

使用したモーターです。脱着の都合で、リード線を150mm延長しました。ケーブルは18AWGです。

バッテリーホルダーです。3mm厚バルサ材を貼りました。前輪ステアリング用のリンケージロッドが通るためです。この上にスポンジテープを貼り、両面ベロクロステープでバッテリーを固定します。

胴体底部にはワンウェイ ドレイン バルブが付いています。
ふさがないように注意!!


プロペラの取り付けに注意!! モーターは後ろ向きですが、プロペラの前面(刻印がある側)を前にします。 つまり、プロペラの前面からモーターに差し込みます。 逆向きだと推力が半減します。

  icon-a5_17.jpg 付属のエルロンホーンですが、差し込んだだけでは不十分です。 テーパーが付いている方から差し込みます。 0.5mm程度残して切断します。 半田ごて(250℃程度)で切断面を(左右に広げるように)溶かします。

2012年07月30日

朗報!! 喫煙者の方へ

たばこが安価(2割+α引き)で買えます。
理由は、店じまいするそうです。
今だけです。お早目に!

場所はココ↓


地図をクリックするとGoogle Mapにジャンプします。

ICON A5 ~ 初フライト


苦戦しました。修正が必要です。

まず、浸水が激しかった。短時間で、かなりの量の水が入っていた。
 ⇒ その場で、ビニールテープでシールしました。

スピードに乗らない。
写真でわかるように、少し速度が上がるとサイドのフロートで発生した波がプロペラに直撃!水しぶきをあげて、スローダウン。・・・この繰り返し・・・

あきらめて、ボートとして楽しんでいた。

ハーフパワーで円を描くように旋回していました。少しでもプレーニングしやすいようにとエレベーターをフルアップでタキシングしていました。

そのとき、

半分プレーニング状態になったので、これは、、と思いフルパワーにしたら
プレーニング状態に入り、離水した。

しかし、

これは、コントロールできない!! 水面にポチャ!! 10秒程度のフライト時間でした。

機体は無事でした。

次の点を再調整して、次回トライします。

・ 機体の軽量化。バッテリーを小さいものにするしかありません。  1300mAh → 800mAh
・ 重心位置の見直し。
・ 防水処理。

2012年07月31日

ICON A5 ~ 調整フライト

バッテリーを850mAh(71g)にしました。 これで、全備重量=550g。

重心位置は重心位置は、(胴体付近で)主翼前縁から33mmです。この位置はメーカー指定どおりです。

1回目
激しい機首下げです。 エレベーターをアップトリム(動翼後縁で2.5mm)で水平飛行。パワー変化によるピッチへの影響は少ないので、スラスト軸角は(メーカー出荷時のままで)良さそうです。

2回目
動画を公開しています。

3回目
ウエイトとして、10円硬貨を使いました。
まずは、1枚付けて。 離水しました。 あまりエレベータートリム位置に変化がありません。

4回目
10円硬貨を4枚付けて。 離水しません。
例の現象です。 サイドフロートで発生した波がプロペラに直撃。そのため、スローダウンする。


今後、重量を増やさず、重心位置を後へ移動してみます。
バッテリーをキャノピー内の後部に移動するしかありませんね。
軽量化したいけど、無理ですね。 数グラムならできますけど。
